FAMAR

FAMAR GROUP



Highlights

  • Multifunktionale Drehzentren im Pick-Up Verfahren
  • Idealer Spänefall
  • Maschinenbett
    - Stahl-Schweißkonstruktion
    - Box in Box Aufbau
    - mit Polymerbeton ausgegossen
    - geschlossene Ringform
  • Integriertes Kühlsystem für Spindel, Revolver und Schaltschrank im Standard
  • Optimale Zugänglichkeit für Bediener und Wartung (TPP)
  • Famar Elektrospindel
  • Famar Revolver mit Tool – FIT System
      - Angetriebene Werkzeuge 10.000min-1/12,5 kW – 22,4kW
  • Automatisches Be- und Entladen
  • TurnKey – Lösungen
  • Steuerung: Siemens oder Fanuc
FAMAR GROUP

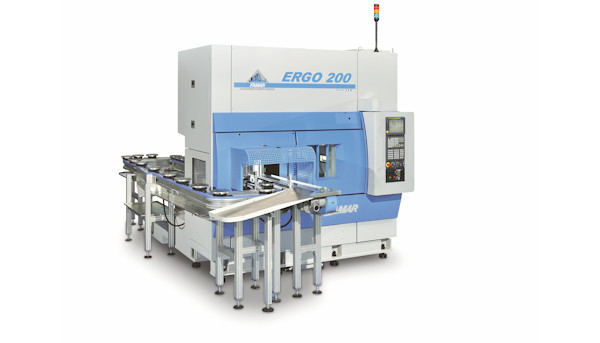

FAMAR ERGO 200 - 1250

Auch als gespiegelte Version möglich!

Technische Daten ERGO 200 - 1250
Drehdurchmesser: 150 mm - 1.250 mm
Schwenkdurchmesser: 240 mm - 1.400 mm
Werkstücklänge: 200 mm - 500 mm
Drehmoment: 198 mm - 18.000 Nm
FAMAR GROUP

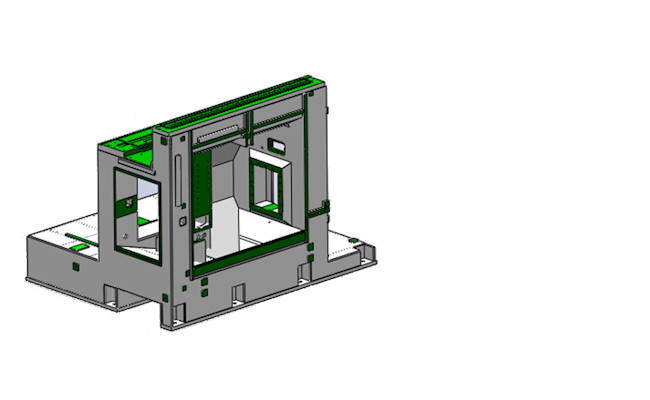

Maschinenbett mit "Box in Box" System

FAMAR GROUP

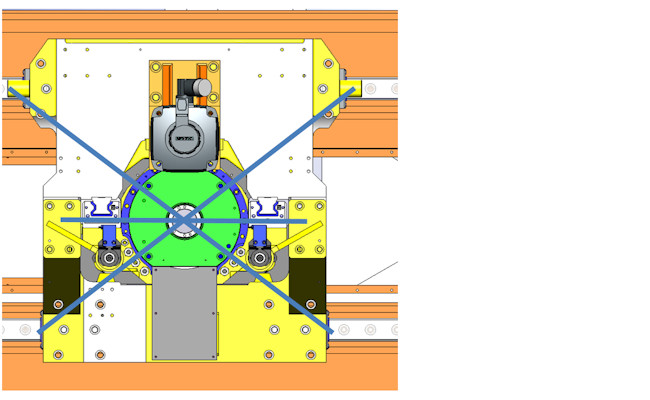

Zentrische Führungsanordnung der Spindel




FAMAR TANDEM 200 - 415

Doppeltes Maschinenbett, beidseitige Be- und Entladung


Technische Daten TANDEM 200 - 415
Drehdurchmesser: 150 mm - 400 mm
Schwenkdurchmesser: 300 mm - 480 mm
Werkstücklänge: 200 mm - 250 mm
Drehmoment: 98 Nm - 1.302 Nm



FAMAR ERGO und TANDEM "Infinity"

Patentiertes FAMAR-Konzept – Reduzierung der Nebenzeit – Produktionssteigerung bis zu 20%
Das abgenutzte Werkzeug wird während dem Be- und Entladevorgang des Werkstückes durch Schwesterwerkzeuge ersetzt. Dadurch entstehen keine Stillstandszeiten durch Rüstarbeiten am Werkzeug.

FAMAR GROUP

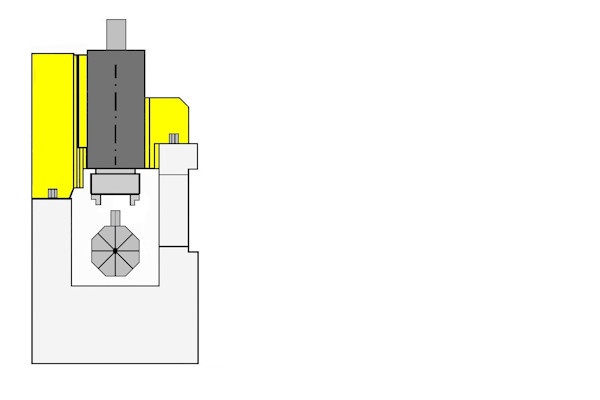

Führungsaufbau Spindelstock

FAMAR GROUP

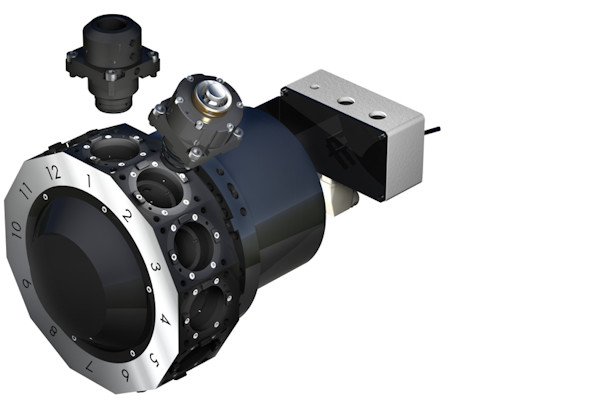

FAMAR-Revolver mit Tool-FIT

FAMAR GROUP

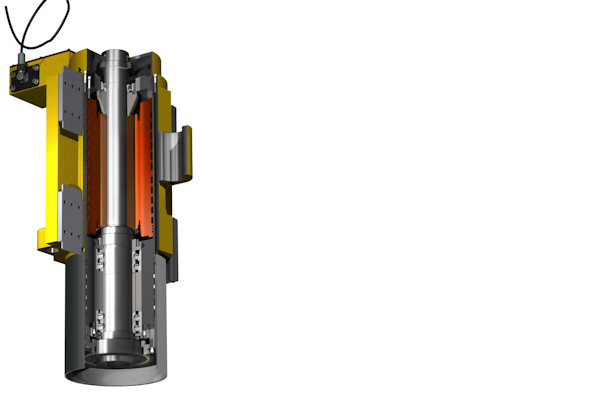

FAMAR-Spindel




FAMAR SUB

  • Hochgeschwindigkeitsmaschine
    - für Kleinbauteile bis 120 mm
  • Achsenbeschleunigung bis zu 2G
  • PickUp über Spindel
  • Idealer Spänefall
  • Be- und Entladen unter 3 Sekunden
  • Automation nach Kundenwunsch


Technische Daten SUB 2g biSUB 2g SUB NANO3g
Drehdurchmesser max. 120 mm 120 mm 60 mm
Spannfutter max. 160 mm 160 mm 160 mm
Werkstücklänge max. 120 mm 120 mm 65 mm
Werkstückwechsel 2 Sek. 2 Sek. 0 Sek.



FAMAR Pronto 5-6-8

"Das Einsteigermodell."

  • Für kleine und große Losgrößen
  • Hohe Flexibilität durch leichtes und einfaches umrüsten
  • geringe Investition
  • PickUp Spindel
  • Sehr gute Ergonomie
  • Nur mit Fanuc-Steuerung

Technische Daten Pronto 5-6-8
Drehdurchmesser: 150 mm - 400 mm
Schwenkdurchmesser: 170 mm - 400 mm
Werkstücklänge: 200 mm - 300 mm



FAMAR MAXER 400

"Das Dreh-Fräszentrum von FAMAR"

  • B – Achsenkopf -20° - +120°
  • Y-Achse
  • 36 Werkzeugplätze HSK63
  • Geringer Platzbedarf

Technische Daten MAXER 400
Drehdurchmesser: 400 mm
Schwenkdurchmesser: 400 mm
Werkstücklänge: 340 mm



Lösungen für alle Anforderungen

  • Infinity – Reduzierung der Nebenzeiten
  • M-Option – Mehrspindelköpfe / Mehrfachwerkzeuge / Rollierköpfe
  • Dancing – Plandrehen von zwei gegenüberliegenden Flächen in einem Durchgang
  • 2T-Option – 2. Revolver im Maschinenbett
  • G-Option – Drehen und Schleifen
  • L-Option – Maschinenbett in verlängerter Ausführung
  • Y-Option – 3. Achse für die Bearbeitung außerhalb der Drehachse
  • Z-Option – Walzfräser mit Y-Shifting- und B-Schwenkachse
  • MG – NC gesteuerte Schwenkbrücke
  • In-Prozess Messung
  • FCP-Option – Reitstock
  • Unrunddrehen
  • Differential Housing
  • Automationslösungen:
    manuelle Beladung auf Zuführband bis hin zur kompletten Roboterzelle
  • Montagelinien
