YASDA
Das 1929 gegründete japanische Unternehmen YASDA entwickelt und fertigt hochpräzise CNC-Bearbeitungszentren für Anwendungen mit höchsten Anforderungen an Genauigkeit, Prozessstabilität und Oberflächenqualität.

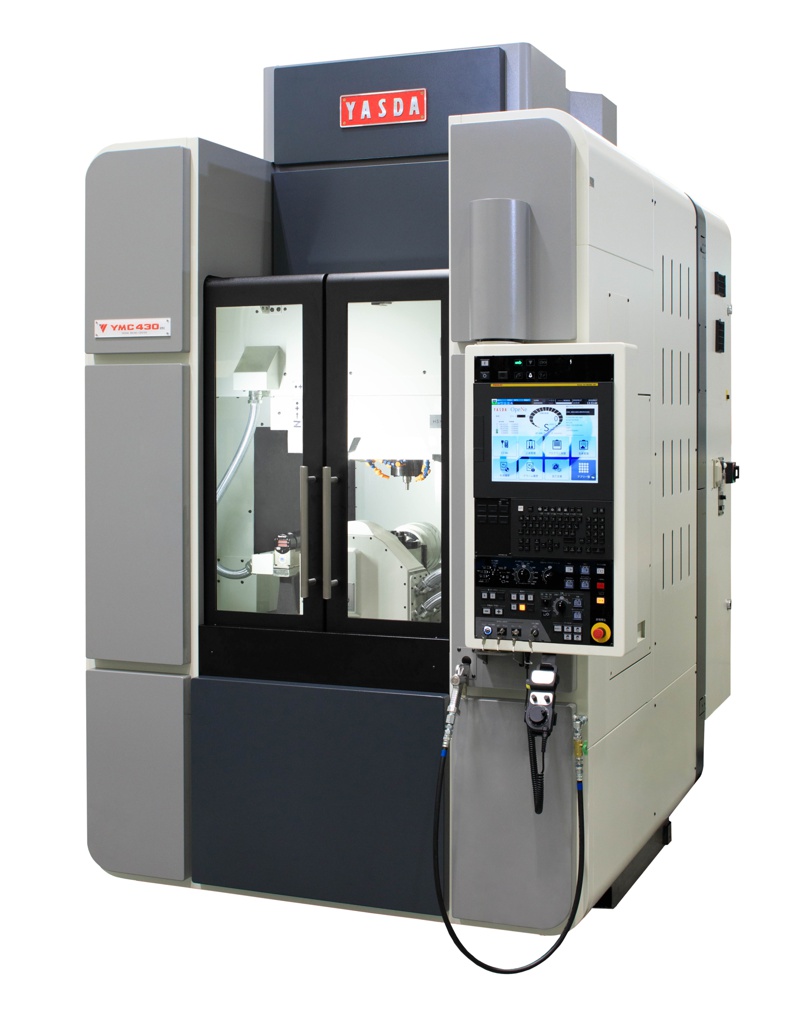

YMC430 & YMC650
Linearmotoren für alle Achsantriebe
| Technische Daten | YMC 430 | YMC 650 |
|---|---|---|
| Verfahrwege X/Y/Z mm | 420/300/250 | 600/500/280 |
| Störkreis ∅ mm bei RT | 250 | 330 |
| Tischbelastung kg | 100 | 200 |
| Spindel U/min | 40.000 | 40.000 | Werkzeugmagazin | 32/90 | 32/90 |
| Palettenwechsler | opt. | opt. |

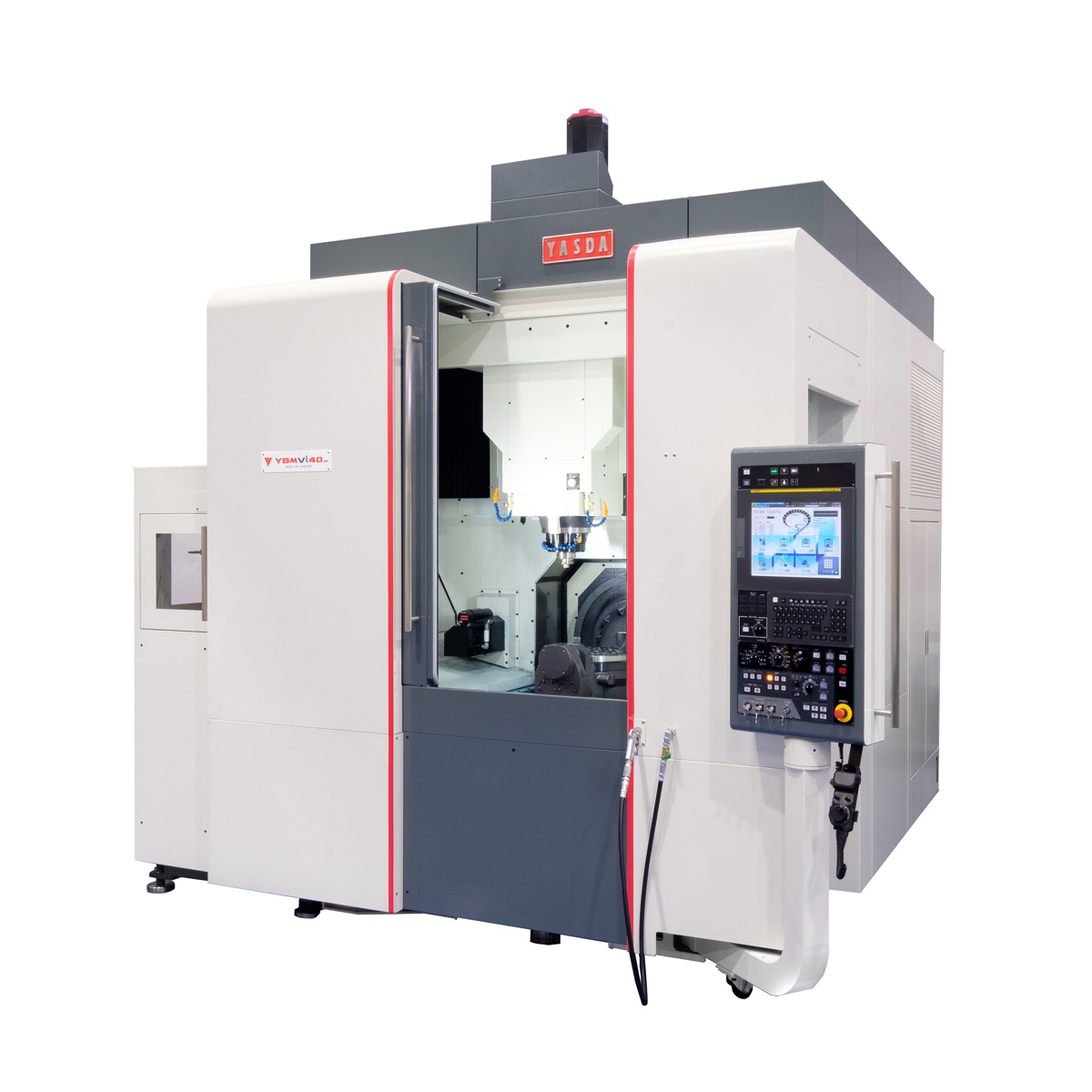

YBM Vi40 & Vi50
5-Achsen simultan
| Technische Daten | Vi 40 | Vi 50 |
|---|---|---|
| Verfahrwege X/Y/Z mm | 900/500/450 | 720/1.100/500 |
| Störkreis ∅ mm | 500 | 650 |
| Tischbelastung kg | 200 | 500 |
| Spindel U/min | 24.000 | 24.000 | Werkzeugmagazin | 60/100 | 60/100 |

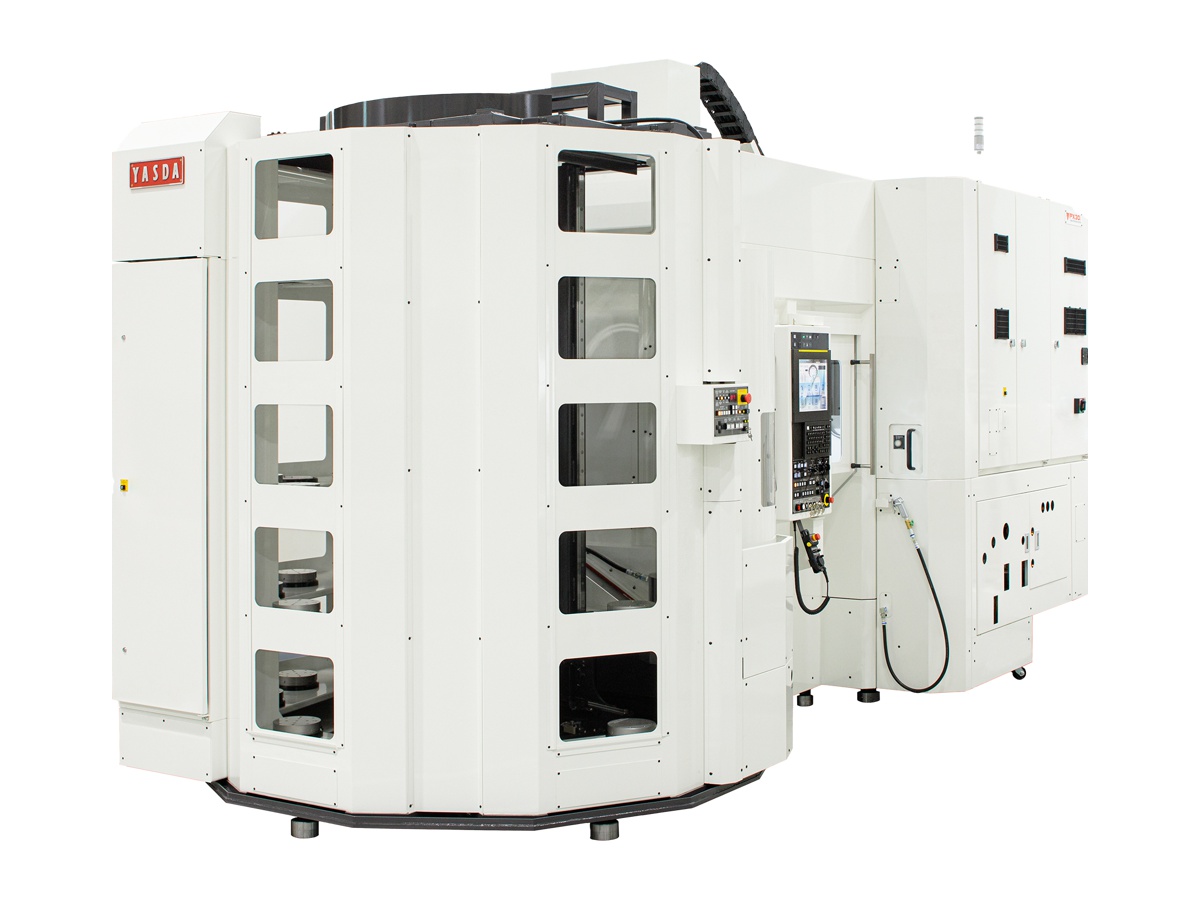

PX30i
Produktivität auf der Höhe der Zeit
| Technische Daten | PX 30i |
|---|---|
| Verfahrwege X/Y/Z mm | 600/400/500 |
| Störkreis ∅ mm | 400 |
| Tischbelastung kg | 80 |
| Spindel U/min | 20.000 |
| Werkzeugmagazin | 323/513 | Palettenwechsler 3R Matrix | 33 Stk. / ∅ 185 mm |

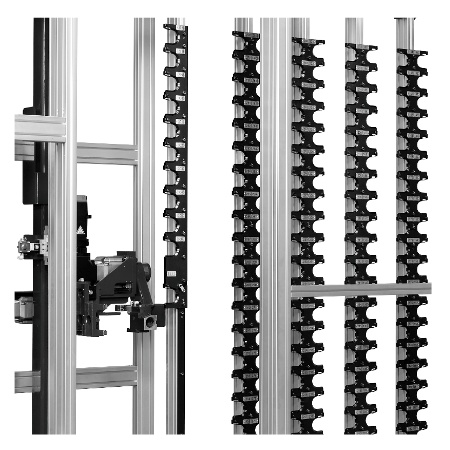

Werkzeugwechsler mit 323 Plätzen (Option 513)
Der groß dimensionierte Werkzeugwechsler unterstützt die automatisierte Bearbeitung von gemischten Kleinserien

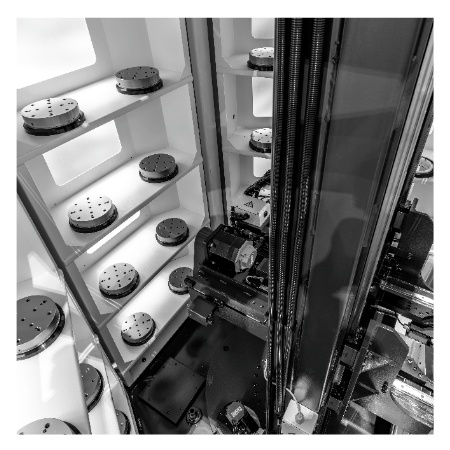

33 Paletten
Palettenmagazin mit 33 Palettenplätzen

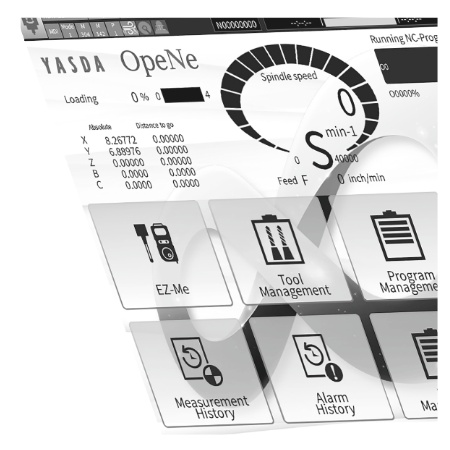

Bedienoberfläche
YASDA‘s Bedienoberfläche verbindet Bediener und Maschine perfekt

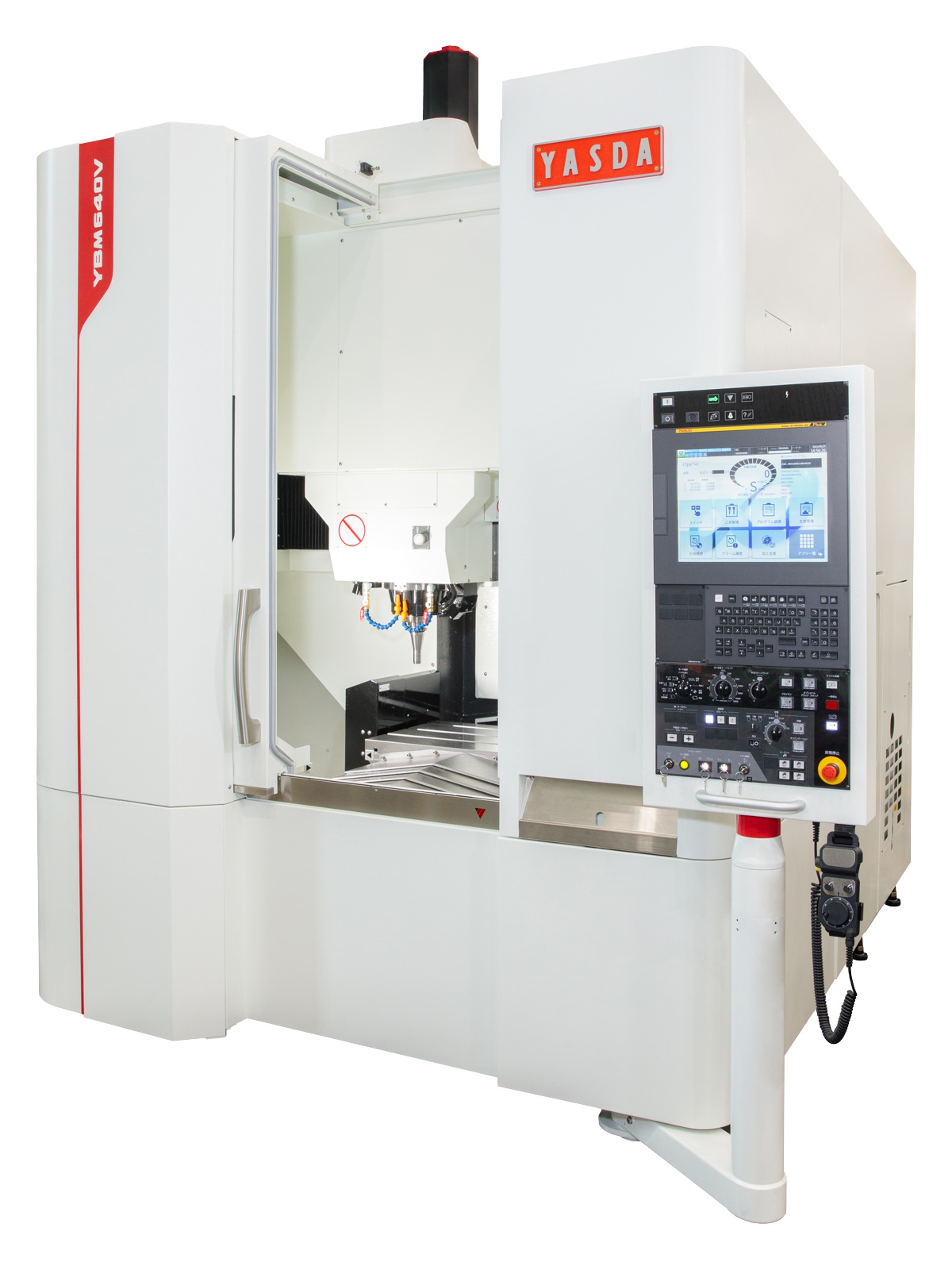

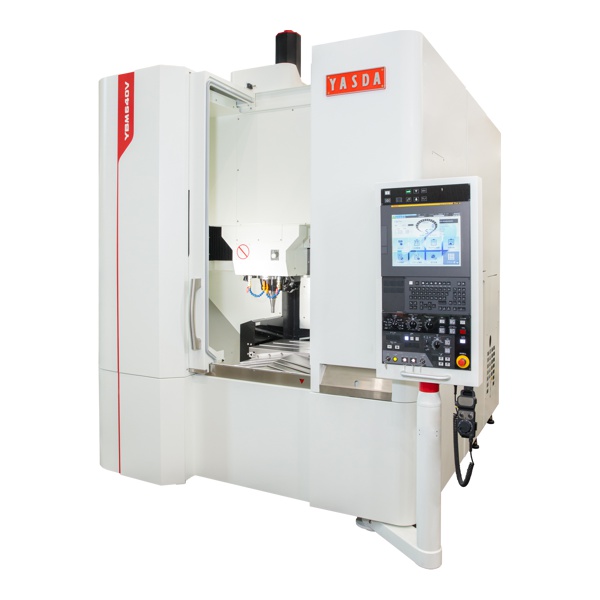

YBM V-series
Hochgeschwindigkeits-Hartfräsen in Perfektion
| Technische Daten | 640V | 950V | 9150V | 1218V |
|---|---|---|---|---|
| Verfahrwege X/Y/Z mm | 600/400/350 | 900/500/350 | 1.500/900/450 | 1.800/1.200/600 |
| Tischbelastung kg | 300 | 800 | 3.000 | 4.000 |
| Spindel U/min | 24.000 | 24.000 | 24.000 | 10.000 | Werkzeugmagazin | 30 - 100 | 30 - 100 | 60 - 100 | 32 - 240 |
| Palettenwechsler | opt. | opt. | opt. |

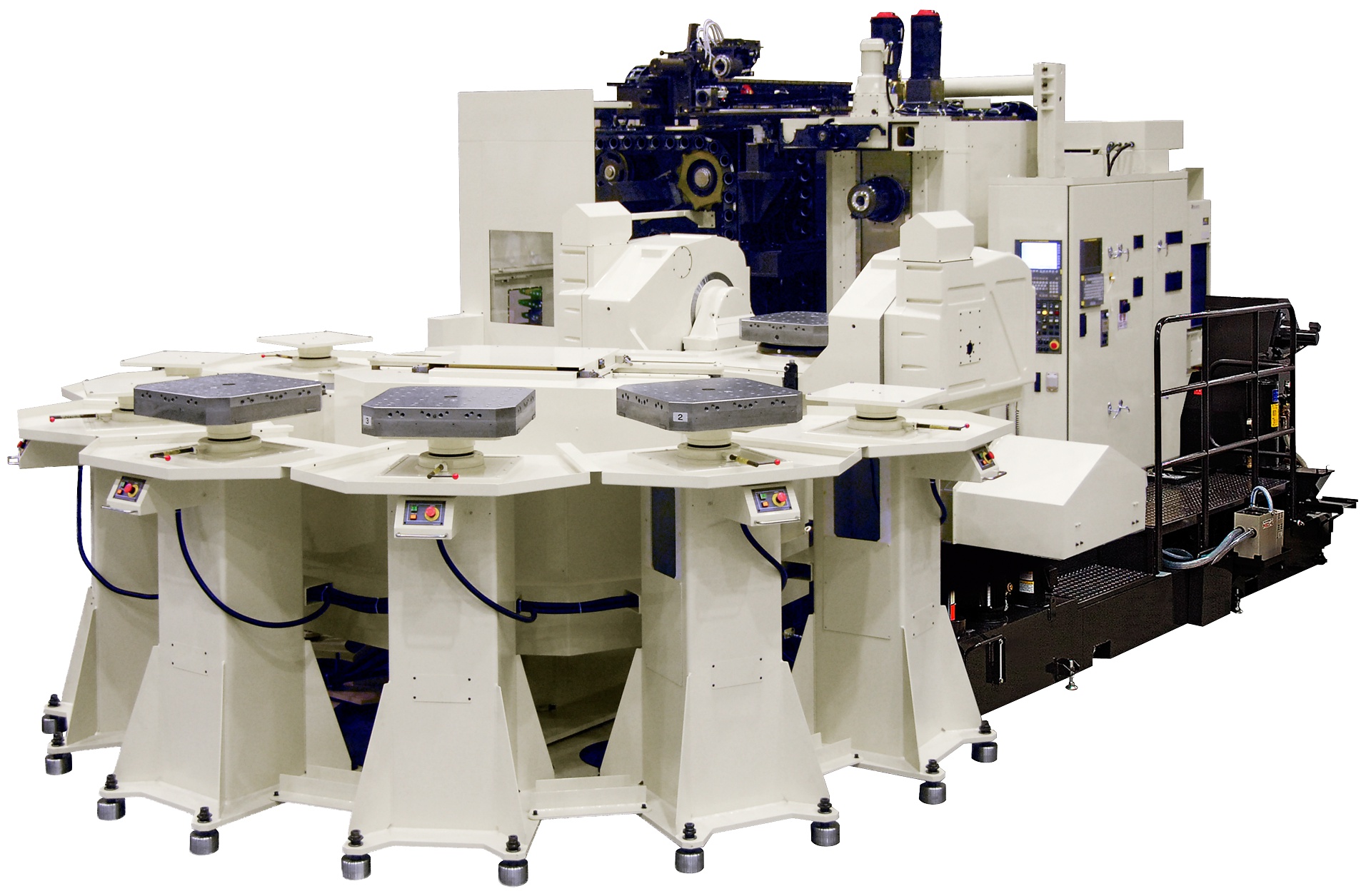

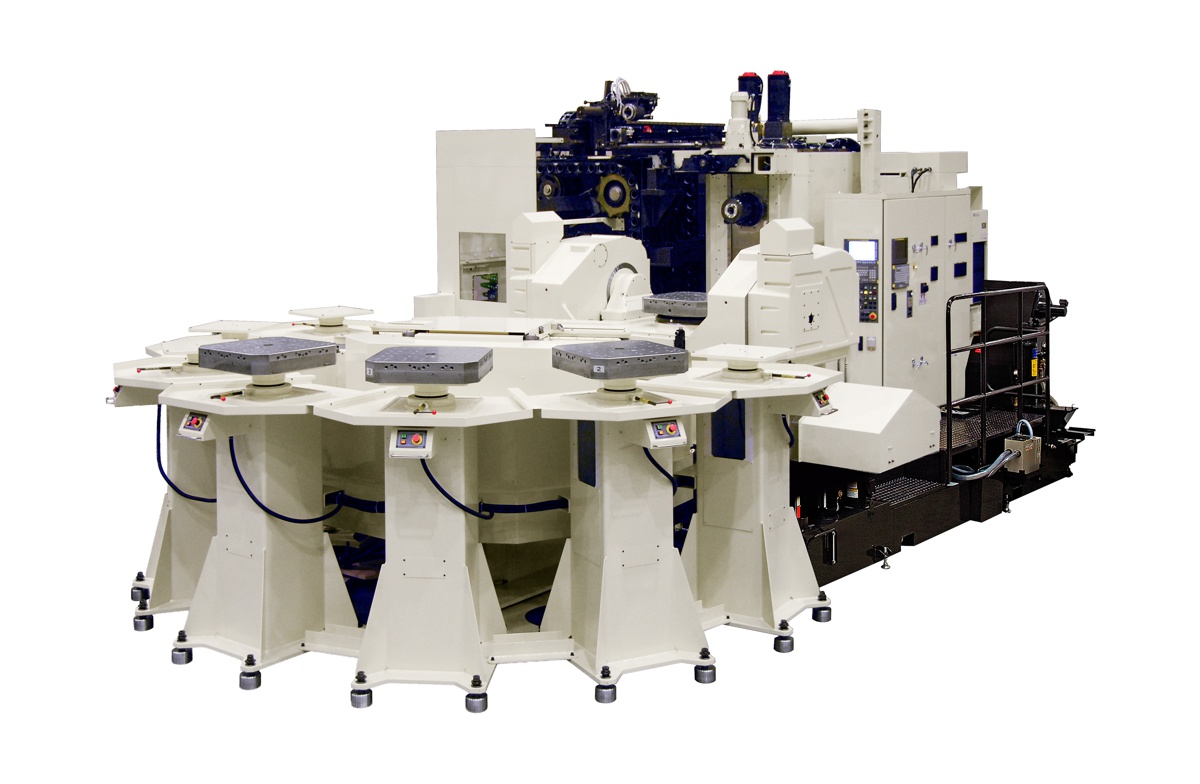

YBM T-series
4 & 5-Achs-Horizontalfräsen
*Maschine ohne Einhausung dargestellt
| Technische Daten | YBM 7T / 8T / 10T / 15T | YBM 7Ti / 8T-TT / 10T-TT / 10T-TH / 15T-TH |
|---|---|---|
| Verfahrwege | 950-2.100 / 800-1.800 / 800-1.500 | 720-1.500 / 800-1.500 / 800-1.800 |
| Palettengrößen | 630 / 800 / 1.000 / 1.500 | 500/ 630 / 1.000 / 1.500 |
| Tischbelastung kg | 1.200 - 12.000 | 500 - 12.000 |
| Spindel U/min (Sk-50) | 10.000 | 10.000 | Werkzeugmagazin | 60/120 | 60/120 |
| Palettenwechsler | opt. | opt. |
